1.状态图

状态图(Statechart Diagram)用来描述一个特定对象的所有可能状态及其引起状态转移的事件。 我们通常用状态图来描述单个对象的行为，它确定了由事件序列引出的状态序列，但并不是所有的类都需要使用状态图来描述它的行为，只有那些具有重要交互行为的类，我们才会使用状态图来描述，一个状态图包括一系列的状态及状态之间的转移。

2.状态图组成元素与绘制

• 状态(State)：又称为中间状态，用圆角矩形框表示，在一个状态图中可有多个状态，每个状态包含两格：上格放置状态名称，下格说明处于该状态时对象可以进行的活动(Action)。
• 初始状态(Initial State)：又称为初态，用一个黑色的实心圆圈表示，在一个状态图中只能够有一个初始状态。
• 结束状态(Final State)：又称为终止状态或终态，用一个实心圆外加一个圆圈表示，在一个状态图中可能有多个结束状态。
• 转移(Transition)：用从一个状态到另一个状态之间的连线和箭头说明状态的转移情况，并用文字说明引发这个状态变化的相应事件是什么。事件有可能在特定的条件下发生，在UML中这样的条件称为守护条件(Guard Condition)，发生事件时的处理也称为动作(Action)。状态之间的转移可带有标注，由三部分组成（每一部分都可省略），其语法为：事件名 [条件] / 动作名。

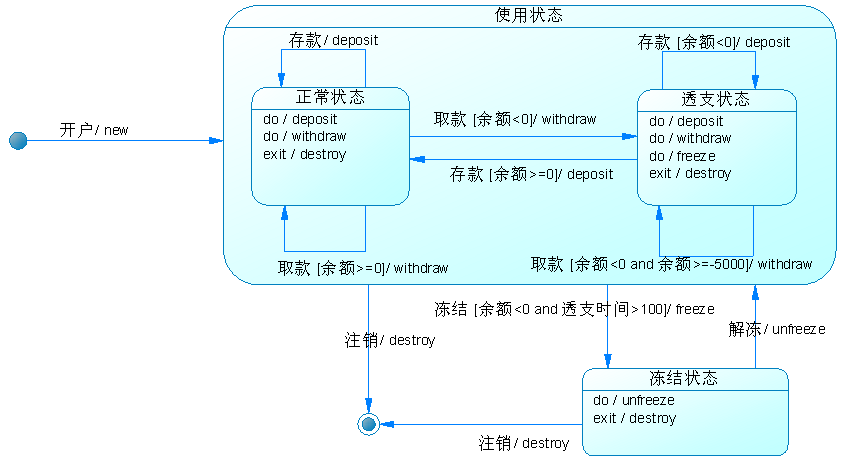

状态图实例： 某信用卡系统账户具有使用状态和冻结状态，其中使用状态又包括正常状态和透支状态两种子状态。如果账户余额小于零则进入透支状态，透支状态时既可以存款又可以取款，但是透支金额不能超过5000元；如果余额大于零则进入正常状态，正常状态时既可以存款又可以取款；如果连续透支100天，则进入冻结状态，冻结状态下既不能存款又不能取款，必须要求银行工作人员解冻。用户可以在使用状态或冻结状态下请求注销账户。根据上述要求，绘制账户类的状态图。
