1.顺序图

顺序图是最常用的系统动态建模工具之一，也是使用频率最高的交互图。它用于表示对象之间的动态交互，而且以图形化的方式描述了对象间消息传递的时间顺序。

2.顺序图组成元素与绘制

在UML中，顺序图将交互关系表示为一个二维图，纵向是时间轴，时间沿竖线向下延伸；横向轴表示了在交互过程中的独立对象，对象的活动用生命线表示。顺序图由执行者(Actor)、生命线(Lifeline)、对象(Object)、激活框(Activation)和消息(Message)等元素组成。

• 执行者是交互的发起人，使用与用例图一样的“小人”符号表示，在有些交互过程中无须使用执行者。
• 生命线用一条纵向虚线表示。
• 对象表示为一个矩形，其中对象名称标有下划线。
• 激活框是过程的执行，包括等待过程执行的时间。在顺序图中激活部分替换生命线，使用长条的矩形表示。
• 消息是对象之间的通信，是两个对象之间的单路通信，是从发送者到接收者之间的控制信息流。消息在顺序图中由有标记的箭头表示，箭头从一个对象的生命线指向另一个对象的生命线，消息按时间顺序在图中从上到下排列。

顺序图实例：

某基于Java EE的B/S系统需要提供登录功能，该功能简要描述如下：用户打开登录界面login.jsp输入数据，向系统提交请求，系统通过Servlet获取请求数据，将数据传递给业务对象，业务对象接收数据后再将数据传递给数据访问对象，数据访问对象对数据库进行操作，查询用户信息，再返回查询结果。 根据以上描述绘制顺序图。

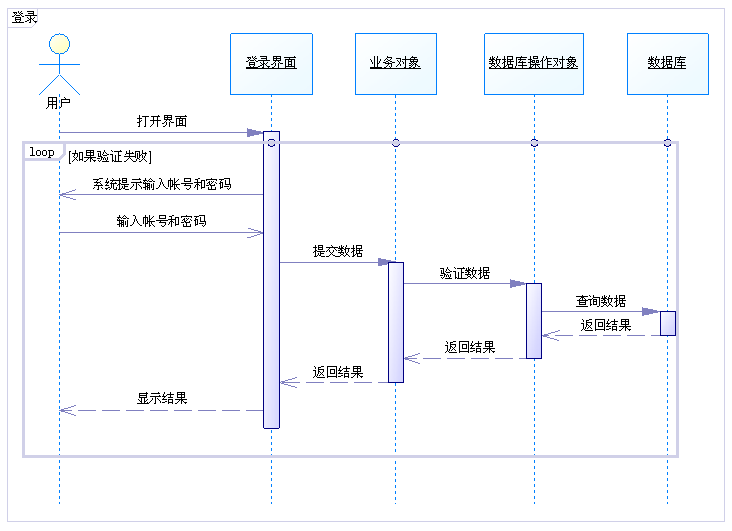

需求分析阶段的顺序图：

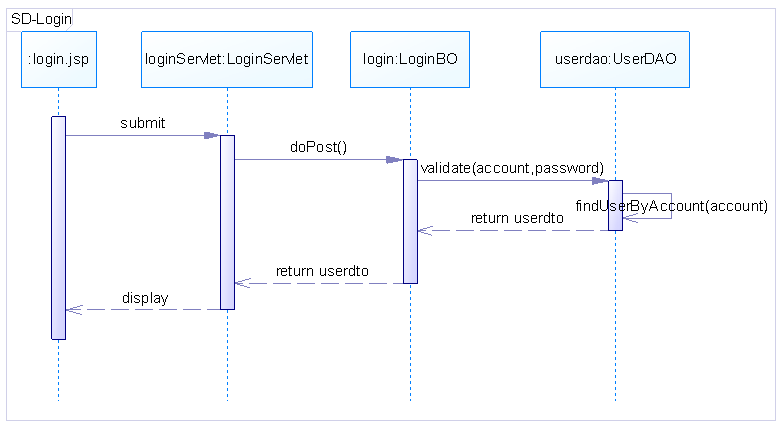

设计阶段的顺序图：
