1.类与类图

在UML类图中，类一般由三部分组成： 类名：每个类都必须有一个名字，类名是一个字符串。
属性(Attributes)：属性是指类的性质，即类的成员变量。类可以有任意多个属性，也可以没有属性。 +表示public -表示private

表示protected

操作(Operations)：操作是类的任意一个实例对象都可以使用的行为，操作是类的成员方法。

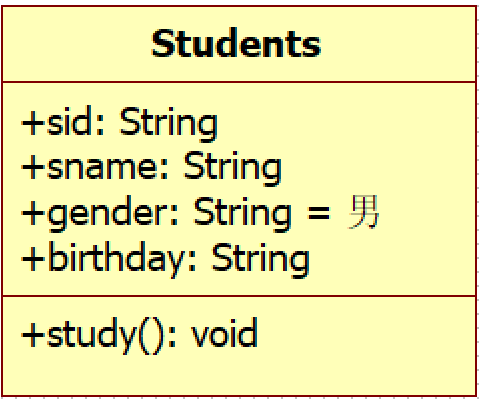

例如：有以下学生类图。

2.类之间的关系

1)关联关系(association) 关联关系(Association)是类与类之间最常用的一种关系，它是一种结构化关系，用于表示一类对象与另一类对象之间有联系。注意：关联关系体现的是两个类，或者类与接口之间的强依赖关系，这种关系很强烈，比依赖更强，不是偶然性的，也不是临时性的，而是一种长期性，相对平等的关系。

在UML类图中，用实线连接有关联的对象所对应的类，在使用Java、C#和C++等编程语言实现关联关系时，通常将一个类的对象作为另一个类的属性。在使用类图表示关联关系时可以在关联线上标注角色名。

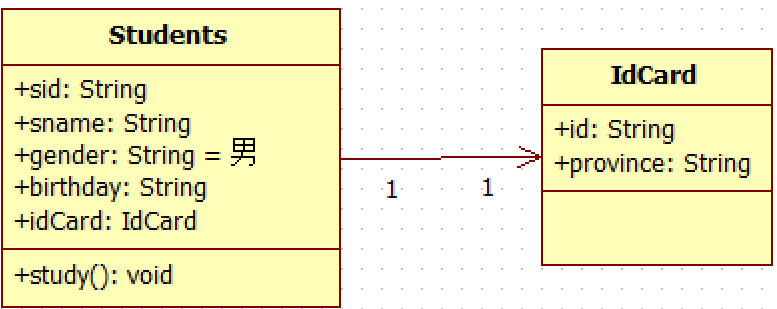

例如：每一个学生有且只有一个身份证。学生和身份证之间就是关联关系，因为这种关系是强关联，学生必须有一张身份证，而身份证必定对应一个学生。如下图所示：

2)聚合关系(aggregation) 聚合关系是关联关系的特例，是强的关联关系，聚合是整个与个体的关系，即has-a关系，此时整体和部分是可以分离的，他们具有各自的生命周期，部分可以属于多个对象，也可以被多个对象共享；比如学生和班级，公司与员工的关系；在代码层面聚合与关联是一致的，只能从语义上来区分。

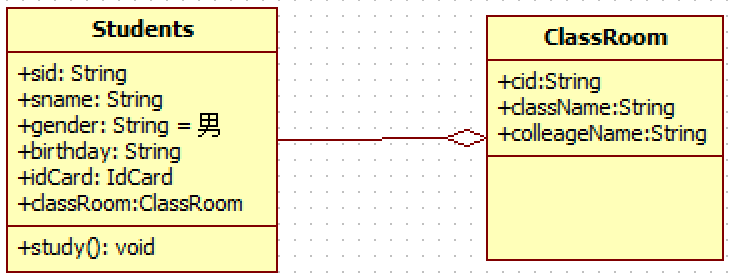

例如：学生属于一个班级，那么学生和班级就是聚合关系。如下图所示：

3)组合关系(composition) 组合关系(Composition)也是关联关系的一种特例，体现的是一种contain-a关系，比聚合更强，是一种强聚合关系。它同样体现整体与部分的关系，但此时整体与部分是不可分的，整体生命周期的结束也意味着部分生命周期的结束，反之亦然。如大脑和人。在UML中，组合关系用带实心菱形的直线表示。

聚合关系和组合关系的区别简单来讲，组合是一种较为紧密的关系，从生命周期上看，部分和整体是共存亡的关系。聚合则是一种较为松散的关系，部分和整体的生命周期未必一致。

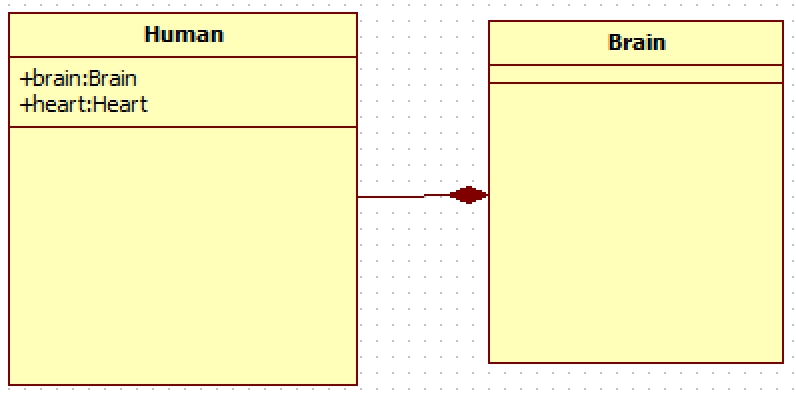

例如：人和大脑就是组合关系，如下图所示：

4)依赖关系(dependency) 依赖关系(Dependency)是一种使用关系，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系。大多数情况下，依赖关系体现在某个类的方法使用另一个类的对象作为参数。

依赖关系与关联的区别是依赖是临时性的、非常弱的，可以理解为是一种偶然的关系，而不是必然的关系。

在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

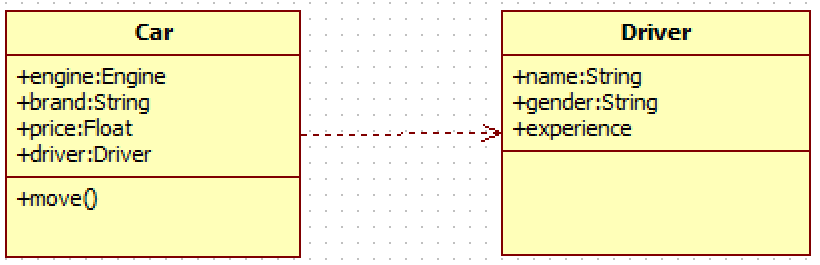

例如：汽车必须依赖驾驶员才能行使，那么汽车和驾驶员就是依赖关系，如下图所示：

5)泛化关系(generalization) 关系时指一个类（子类、子接口）继承另外一个类（称为父类、父接口）的功能，并可以增加它自己新功能的能力，继承是类与类或者接口与接口最常见的关系，在Java中通过关键字extends来表示。

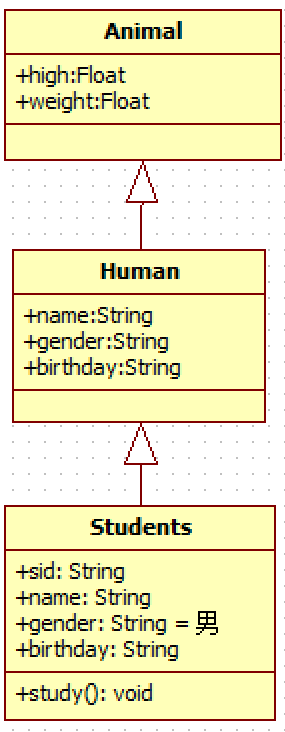

在UML中，泛化关系用带空心三角形的直线来表示。 例如：动物，人类和学生之间就是一种泛化关系，如下图所示：

6)实现关系(realization) 实现关系是指一个class实现interface接口（一个或者多个），表示类具备了某种能力，实现是类与接口中最常见的关系，在Java中通过implements关键字来表示。

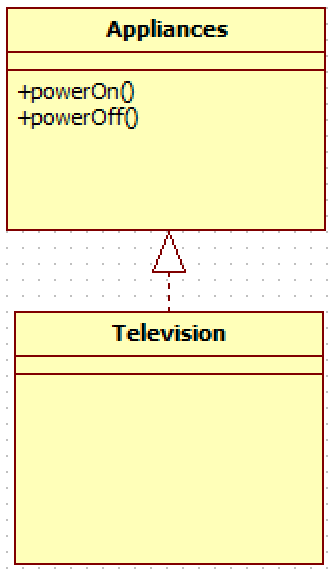

例如：电器都有开和关的功能，电视和电器之间就是实现关系。如下图所示：

以上的关联关系的细化需要注意强弱，由若到强分别是 依赖 < 关联 < 聚合 < 组合。
