1.什么是UML？

UML：Unified Modeling Language 统一建模语言，是一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言，是非专利的第三代建模和规约语言。UML是面向对象设计的建模工具，独立于任何具体程序设计语言。

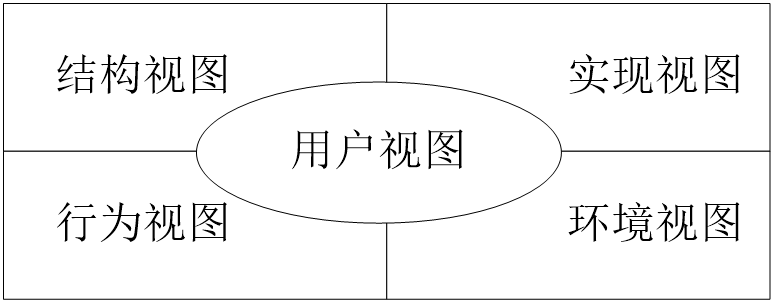

2.UML的结构

• 用户视图：以用户的观点表示系统的目标，它是所有视图的核心，该视图描述系统的需求。
• 结构视图：表示系统的静态行为，描述系统的静态元素，如包、类与对象，以及它们之间的关系。
• 行为视图：表示系统的动态行为，描述系统的组成元素如对象在系统运行时的交互关系。
• 实现视图：表示系统中逻辑元素的分布，描述系统中物理文件以及它们之间的关系。
• 环境视图：表示系统中物理元素的分布，描述系统中硬件设备以及它们之间的关系。

3.UML建模时常见的9种图

1.用例图： 用例图是需求分析的产物，主要是用来描述用户是如何使用一个系统的，是用户所能观察和使用到的系统功能的模型图。

2.类图： UML类图，是用来描述系统中的类以及各个类之间的关系。系统中可以有多个类图，单个类图则只是表达了系统的一个方面。类图可以帮助我们在正确编写代码之前对系统有个很全面的认识，是建模中最常见的一种类型图。

3.对象图： 对象图描述的是一组对象之间的关系，而不是类之间的关系。它是类图的变体，但是又与之不同，对象显示的类的多个对象而不是实际的类。

4.活动图： UML活动图，顾名思义就是UML的动态模型的一种图形，对于系统的功能建模特别重要。它用来描述满足用例要求所要进行的活动以及活动间的约束关系，有利于识别并行活动。简单来讲，就是表示在处理某个活动时，两个或者更多类对象之间的过程控制流。

5.状态图： UML状态图，用于显示状态机，即描述一个对象所处的可能状态以及状态之间的转移。用状态图建模可以帮助开发人员分析复杂对象的各种状态的转换，以及对象何时执行怎样的动作。

6.时序图： UML时序图，又叫序列图或者顺序图，是一种用来描述对象之间传送消息的时间顺序，是用来表示用例中的行为顺序。

7.协作图： UML协作图(又叫通信图)是一种作用于显示对象之间如何进行交互以执行特点用例或用例中特点部分行为的交互图，它强调的是发送和接收消息的对象之间的组织结构。

8.组件图： UML组件图(又叫构件图)，是用来描述在软件系统中遵从并实现一组接口的物力的、可替换的软件模块。它所表现的是一种系统静态实现的结构，能够帮助开发人员对系统组成达成一致的认识。

9.部署图： UML 部署图是一个用来描述系统的硬件配置和部署以及软件的构件和模块在不同节点上分布的模型图。它能够帮助系统相关人员了解系统中各个构件部署在什么硬件上以及硬件之间的交互关系。
