AlexNet网络
AlexNet网络
2012年，AlexNet横空出世。这个模型的名字来源于论文第一作者的姓名Alex Krizhevsky。AlexNet使用了8层卷积神经网络，并以很大的优势赢得了ImageNet 2012图像识别挑战赛冠军。它首次证明了学习到的特征可以超越手工设计的特征，从而一举打破计算机视觉研究的前状。
1.AlexNet基本结构
论文原文：ImageNet Classification with Deep Convolutional Neural Networks

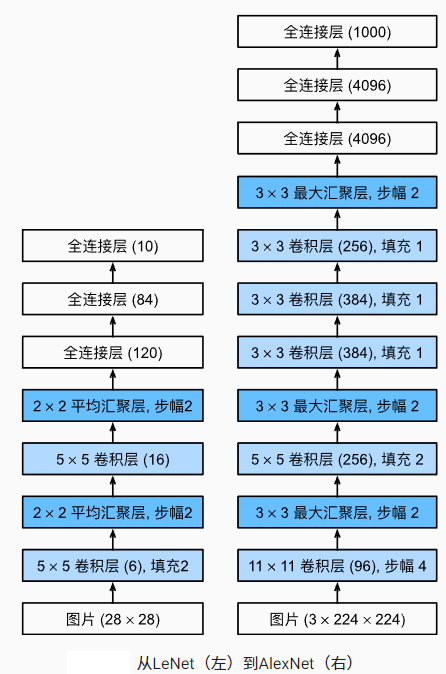

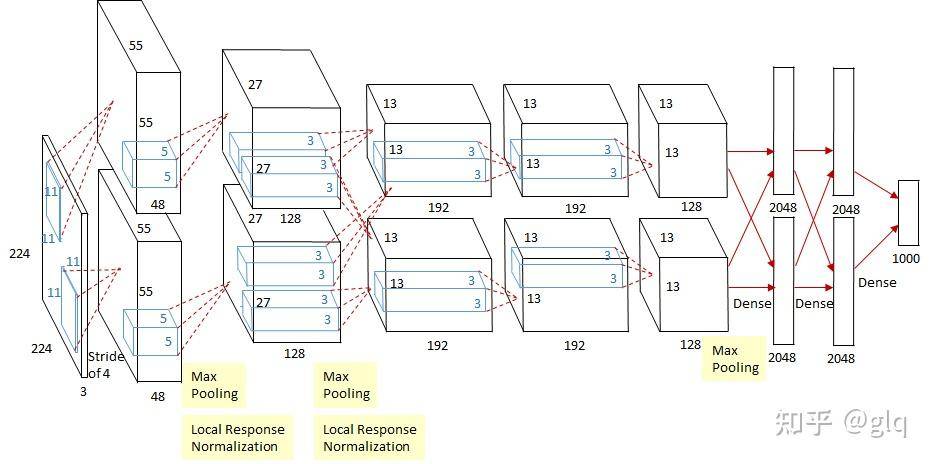

AlexNet输入为RGB三通道的224 × 224 × 3大小的图像（也可填充为227 × 227 × 3 ）。AlexNet 共包含5 个卷积层（包含3个池化）和 3 个全连接层。其中，每个卷积层都包含卷积核、偏置项、ReLU激活函数和局部响应归一化（LRN）模块。第1、2、5个卷积层后面都跟着一个最大池化层，后三个层为全连接层。最终输出层为softmax，将网络输出转化为概率值，用于预测图像的类别。
1.1 卷积+池化层（前五层）
AlexNet共有五个卷积层，每个卷积层都包含卷积核、偏置项、ReLU激活函数和局部响应归一化（LRN）模块。
- 卷积层C1：使用96个核对224 × 224 × 3的输入图像进行滤波，卷积核大小为11 × 11 × 3，步长为4。将一对55×55×48的特征图分别放入ReLU激活函数，生成激活图。激活后的图像进行最大池化，size为3×3，stride为2，池化后的特征图size为27×27×48（一对）。池化后进行LRN处理。
- 卷积层C2：使用卷积层C1的输出（响应归一化和池化）作为输入，并使用256个卷积核进行滤波，核大小为5 × 5 × 48。
- 卷积层C3：有384个核，核大小为3 × 3 × 256，与卷积层C2的输出（归一化的，池化的）相连。
- 卷积层C4：有384个核，核大小为3 × 3 × 192。
- 卷积层C5：有256个核，核大小为3 × 3 × 192。卷积层C5与C3、C4层相比多了个池化，池化核size同样为3×3，stride为2。
其中，卷积层C3、C4、C5互相连接，中间没有接入池化层或归一化层。
1.2 全连接层（后三层）
全连接层F6：因为是全连接层，卷积核size为6×6×256，4096个卷积核生成4096个特征图，尺寸为1×1。然后放入ReLU函数、Dropout处理。值得注意的是AlexNet使用了Dropout层，以减少过拟合现象的发生。
全连接层F7：同F6层。
全连接层F8：最后一层全连接层的输出是1000维softmax的输入，softmax会产生1000个类别预测的值。
2.AlexNet创新点
2.1 更深的神经网络结构
AlexNet 是首个真正意义上的深度卷积神经网络，它的深度达到了当时先前神经网络的数倍。
2.2 首次使用GPU训练网络
在AlexNet中使用了CUDA加速深度卷积网络的训练，利用GPU强大的并行计算能力，处理神经网络训练时大量的矩阵运算。AlexNet使用了两块GTX 580 GPU进行训练，单个GTX 580只有3GB显存，这限制了可训练的网络的最大规模。因此作者将AlexNet分布在两个GPU上，在每个GPU的显存中储存一半的神经元的参数。因为GPU之间通信方便，可以互相访问显存，而不需要通过主机内存，所以同时使用多块GPU也是非常高效的。同时，AlexNet的设计让GPU之间的通信只在网络的某些层进行，控制了通信的性能损耗。
2.3 ReLU激活函数的使用
AlexNet 首次使用了修正线性单元（ReLU）这一非线性激活函数。相比于传统的 sigmoid 和 tanh 函数，ReLU 能够在保持计算速度的同时，有效地解决了梯度消失问题，从而使得训练更加高效。
2.3 局部响应归一化（LRN）的使用

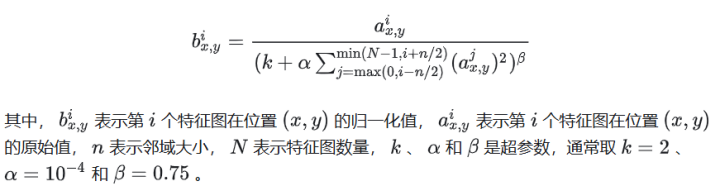

LRN是在卷积层和池化层之间添加的一种归一化操作。在卷积层中，每个卷积核都对应一个特征图（feature map），LRN就是对这些特征图进行归一化。具体来说，对于每个特征图上的每个位置，计算该位置周围的像素的平方和，然后将当前位置的像素值除以这个和。计算过程可以用以下公式表示：
LRN本质是抑制邻近神经元的响应，从而增强了神经元的较大响应。这种技术在一定程度上能够避免过拟合，并提高网络的泛化能力。
2.4 数据增强和Dropout

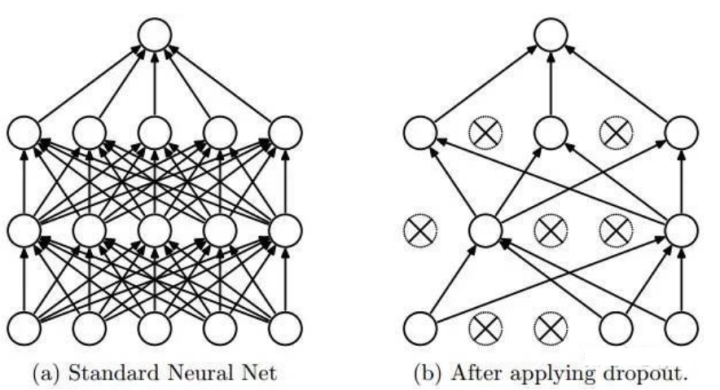

为了防止过拟合，AlexNet 引入了数据增强和 Dropout 技术。数据增强可以通过对图像进行旋转、翻转、裁剪等变换，增加训练数据的多样性，提高模型的泛化能力。Dropout 则是在训练过程中随机删除一定比例的神经元，强制网络学习多个互不相同的子网络，从而提高网络的泛化能力。Dropout简单来说就是在前向传播的时候，让某个神经元的激活值以一定的概率p停止工作，这样可以使模型泛化性更强，因为它不会太依赖某些局部的特征。
3.AlexNet代码实现
3.1 CIFAR-10数据集
CIFAR-10 数据集由 10 个类的 60000 张 32x32 彩色图像组成，每类 6000 张图像。有 50000 张训练图像和 10000 张测试图像。 数据集分为5个训练批次和1个测试批次，每个批次有10000张图像。测试批次正好包含从每个类中随机选择的 1000 张图像。训练批次以随机顺序包含剩余的图像，但某些训练批次可能包含来自一个类的图像多于另一个类的图像。在它们之间，训练批次正好包含来自每个类的 5000 张图像。
- Size（大小）: 32×32 RGB图像 ，数据集本身是 BGR 通道。
- Num（数量）: 训练集 50000 和 测试集 10000，一共60000张图片。
- Classes（十种类别）: plane（飞机）， car（汽车），bird（鸟），cat（猫），deer（鹿），dog（狗），frog（蛙类），horse（马），ship（船），truck（卡车）
下载链接: https://pan.baidu.com/s/1gKazlkk108V_1nrc68VoSQ 提取码: 0213

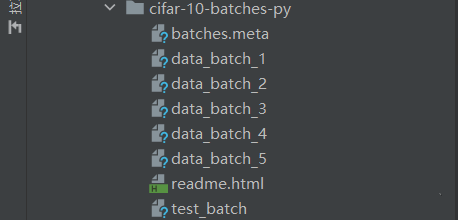

数据集文件夹：
AlexNet的Pytorch代码实现如下：
import torch
import torch.nn as nn
import torchvision
from torch.utils.data import DataLoader
import torchvision.transforms as transforms
from torch.autograd import Variable
from torch.utils.data import DataLoader
import torch.nn as nn
from torch.autograd import Variable
# 定义AlexNet网络模型
class AlexNet(nn.Module):
def __init__(self, config):
super(AlexNet, self).__init__()
self._config = config
# 定义卷积层和池化层
self.features = nn.Sequential(
nn.Conv2d(3, 64, kernel_size=11, stride=4, padding=2),
nn.ReLU(inplace=True),
nn.MaxPool2d(kernel_size=3, stride=2),
nn.Conv2d(64, 192, kernel_size=5, stride=1, padding=2),
nn.ReLU(inplace=True),
nn.MaxPool2d(kernel_size=3, stride=2),
nn.Conv2d(192, 384, kernel_size=3, stride=1, padding=1),
nn.ReLU(inplace=True),
nn.Conv2d(384, 256, kernel_size=3, stride=1, padding=1),
nn.ReLU(inplace=True),
nn.Conv2d(256, 256, kernel_size=3, stride=1, padding=1),
nn.ReLU(inplace=True),
nn.MaxPool2d(kernel_size=3, stride=2),
)
# 自适应层，将上一层的数据转换成6x6大小
self.avgpool = nn.AdaptiveAvgPool2d((6, 6))
# 全连接层
self.classifier = nn.Sequential(
nn.Dropout(),
nn.Linear(256 * 6 * 6, 4096),
nn.ReLU(inplace=True),
nn.Dropout(),
nn.Linear(4096, 1024),
nn.ReLU(inplace=True),
nn.Linear(1024, self._config['num_classes']),
)
def forward(self, x):
x = self.features(x)
x = self.avgpool(x)
x = torch.flatten(x, 1)
x = self.classifier(x)
return x
# 定义模型保存与模型加载函数
def saveModel(self):
torch.save(self.state_dict(), self._config['model_name'])
def loadModel(self, map_location):
state_dict = torch.load(self._config['model_name'], map_location=map_location)
self.load_state_dict(state_dict, strict=False)
# 数据集预处理
# 这里选择采用CIFAR-10数据集。
# 定义构造数据加载器的函数
def Construct_DataLoader(dataset, batchsize):
return DataLoader(dataset=dataset, batch_size=batchsize, shuffle=True)
# 图像预处理
transform = transforms.Compose([
transforms.Resize(96),
transforms.ToTensor(),
transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])
# 加载CIFAR-10数据集函数
def LoadCIFAR10(download=False):
# Load CIFAR-10 dataset
train_dataset = torchvision.datasets.CIFAR10(root='./CIFAR10', train=True, transform=transform, download=download)
test_dataset = torchvision.datasets.CIFAR10(root='./CIFAR10', train=False, transform=transform)
return train_dataset, test_dataset
# 模型训练函数封装
class Trainer(object):
# 初始化模型、配置参数、优化器和损失函数
def __init__(self, model, config):
self._model = model
self._config = config
self._optimizer = torch.optim.Adam(self._model.parameters(), \
lr=config['lr'], weight_decay=config['l2_regularization'])
self.loss_func = nn.CrossEntropyLoss()
# 对单个小批量数据进行训练，包括前向传播、计算损失、反向传播和更新模型参数
def _train_single_batch(self, images, labels):
y_predict = self._model(images)
loss = self.loss_func(y_predict, labels)
# 先将梯度清零,如果不清零，那么这个梯度就和上一个mini-batch有关
self._optimizer.zero_grad()
# 反向传播计算梯度
loss.backward()
# 梯度下降等优化器 更新参数
self._optimizer.step()
# 将loss的值提取成python的float类型
loss = loss.item()
# 计算训练精确度
# 这里的y_predict是一个多个分类输出，将dim指定为1，即返回每一个分类输出最大的值以及下标
_, predicted = torch.max(y_predict.data, dim=1)
return loss, predicted
def _train_an_epoch(self, train_loader, epoch_id):
"""
训练一个Epoch，即将训练集中的所有样本全部都过一遍
"""
# 设置模型为训练模式，启用dropout以及batch normalization
self._model.train()
total = 0
correct = 0
# 从DataLoader中获取小批量的id以及数据
for batch_id, (images, labels) in enumerate(train_loader):
images = Variable(images)
labels = Variable(labels)
if self._config['use_cuda'] is True:
images, labels = images.cuda(), labels.cuda()
loss, predicted = self._train_single_batch(images, labels)
# 计算训练精确度
total += labels.size(0)
correct += (predicted == labels.data).sum()
# print('[Training Epoch: {}] Batch: {}, Loss: {}'.format(epoch_id, batch_id, loss))
print('Training Epoch: {}, accuracy rate: {}%%'.format(epoch_id, correct / total * 100.0))
def train(self, train_dataset):
# 是否使用GPU加速
self.use_cuda()
for epoch in range(self._config['num_epoch']):
print('-' * 20 + ' Epoch {} starts '.format(epoch) + '-' * 20)
# 构造DataLoader
data_loader = DataLoader(dataset=train_dataset, batch_size=self._config['batch_size'], shuffle=True)
# 训练一个轮次
self._train_an_epoch(data_loader, epoch_id=epoch)
# 用于将模型和数据迁移到GPU上进行计算，如果CUDA不可用则会抛出异常
def use_cuda(self):
if self._config['use_cuda'] is True:
assert torch.cuda.is_available(), 'CUDA is not available'
torch.cuda.set_device(self._config['device_id'])
self._model.cuda()
# 保存训练好的模型
def save(self):
self._model.saveModel()
# 训练+测试过程
# 定义参数配置信息
alexnet_config = \
{
'num_epoch': 20, # 训练轮次数
'batch_size': 500, # 每个小批量训练的样本数量
'lr': 1e-3, # 学习率
'l2_regularization': 1e-4, # L2正则化系数
'num_classes': 10, # 分类的类别数目
'device_id': 0, # 使用的GPU设备的ID号
'use_cuda': True, # 是否使用CUDA加速
'model_name': './AlexNet.model' # 保存模型的文件名
}
if __name__ == "__main__":
####################################################################################
# AlexNet 模型
####################################################################################
train_dataset, test_dataset = LoadCIFAR10(True)
# define AlexNet model
alexNet = AlexNet(alexnet_config)
####################################################################################
# 模型训练阶段
####################################################################################
# # 实例化模型训练器
trainer = Trainer(model=alexNet, config=alexnet_config)
# # 训练
trainer.train(train_dataset)
# # 保存模型
trainer.save()
####################################################################################
# 模型测试阶段
####################################################################################
alexNet.eval()
alexNet.loadModel(map_location=torch.device('cpu'))
if alexnet_config['use_cuda']:
alexNet = alexNet.cuda()
correct = 0
total = 0
# 对测试集中的每个样本进行预测，并计算出预测的精度
for images, labels in Construct_DataLoader(test_dataset, alexnet_config['batch_size']):
images = Variable(images)
labels = Variable(labels)
if alexnet_config['use_cuda']:
images = images.cuda()
labels = labels.cuda()
y_pred = alexNet(images)
_, predicted = torch.max(y_pred.data, 1)
total += labels.size(0)
temp = (predicted == labels.data).sum()
correct += temp
print('Accuracy of the model on the test images: %.2f%%' % (100.0 * correct / total))
运行效果：
Files already downloaded and verified
-------------------- Epoch 0 starts --------------------
Training Epoch: 0, accuracy rate: 19.871999740600586%%
...
Training Epoch: 19, accuracy rate: 89.20799255371094%%
Accuracy of the model on the test images: 71.91%
增加模型预测功能。
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
index = random.randint(0, len(test_dataset))
image, label = test_dataset[index] # 从 test_set 中直接获取图像和标签
image = image.unsqueeze(0).to(device)
# 进行预测
alexNet.eval()
with torch.no_grad():
output = alexNet(image)
predicted_label = output.argmax(dim=1, keepdim=True)
print("Predicted label:", predicted_label[0].item())
# print("Actual label:", label[0].item())
print("Actual label:", label)
运行效果：
Predicted label: 8
Actual label: 8
