图片旋转是图像处理中的一种基本操作，用于将图像按照指定的角度进行旋转。旋转操作在图像编辑、计算机视觉和图形学等领域中非常常见，通常用来调整图像的方向或在图像识别中进行数据增强。

1.旋转矩阵

在图像旋转中，背后的数学原理主要涉及二维欧几里得空间中的几何变换。具体来说，图像旋转可以通过二维旋转矩阵来实现。对于一个二维平面上的点 (x, y)，绕原点逆时针旋转角度 θ 后的新坐标 (x', y') 可以通过以下旋转矩阵计算得到：

故二维平面下的旋转矩阵为：

三维空间的旋转矩阵有分别绕x轴旋转，绕y轴旋转和绕z轴旋转。

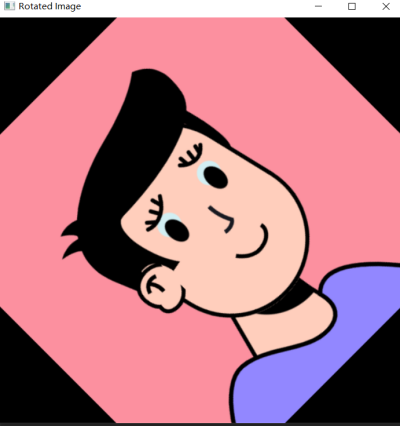

在OpenCV中，你可以使用多种方法来实现图像的旋转。最常用的方法之一是使用cv2.getRotationMatrix2D函数结合cv2.warpAffine函数。下面是如何实现图像旋转的步骤：

方法1：使用cv2.getRotationMatrix2D和cv2.warpAffine

具体步骤如下： - 加载图像：首先，你需要加载你想要旋转的图像。 - 获取旋转矩阵：使用cv2.getRotationMatrix2D函数来创建一个旋转矩阵。 - 应用旋转：使用cv2.warpAffine函数将旋转矩阵应用到图像上。

代码实现：

import cv2
import numpy as np

# 加载图像
image = cv2.imread('./images/png/test01.png')

# 获取图像的中心点
(h, w) = image.shape[:2]
center = (w // 2, h // 2)

# 设置旋转角度（例如：45度）和缩放因子（例如：1.0表示不缩放）
angle = 45
scale = 1.0

# 获取旋转矩阵
M = cv2.getRotationMatrix2D(center, angle, scale)

# 执行旋转操作
rotated = cv2.warpAffine(image, M, (w, h))

# 显示结果
cv2.imshow('Rotated Image', rotated)
cv2.waitKey(0)
cv2.destroyAllWindows()

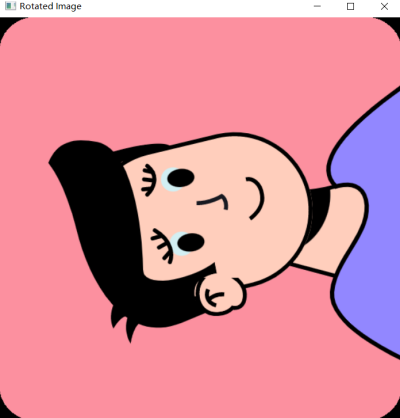

方法2：使用cv2.rotate（适用于OpenCV 4.0及以上版本） 从OpenCV 4.0开始，你可以使用cv2.rotate函数来直接旋转图像，这提供了一种更简单的方式来实现旋转。但是该函数只提供了90,180和270度的旋转方式。

代码实现：

import cv2

# 加载图像
image = cv2.imread('./images/png/test01.png')

# 旋转90度，逆时针方向，其他选项包括cv2.ROTATE_90_CLOCKWISE, cv2.ROTATE_180等
rotated = cv2.rotate(image, cv2.ROTATE_90_COUNTERCLOCKWISE)

# 显示结果
cv2.imshow('Rotated Image', rotated)
cv2.waitKey(0)
cv2.destroyAllWindows()

2.插值方法

图像缩放是通过调整图像的尺寸来改变图像的大小。缩放过程中，图像中的像素会被重新分配到新的位置，从而改变像素之间的间距和像素的个数。缩放可以使图像变大（放大）或变小（缩小），具体的缩放比例由用户指定。图像缩放的本质就是在原图的基础上做插值计算，从而增加或减少像素点的数量。常见的插值方式有最临近插值，双线性插值，双三次插值，兰索斯(Lanczos)插值等。

2.1 最临近插值

最邻近插值法是一种简单的图像缩放方法，它的基本思想是：在进行图像缩放时，对于目标图像中的每个像素点，找到原图像中距离最近的像素点，并将该像素点的值赋给目标图像中的像素点。计算它在原图像中对应的坐标 (x,y)的计算公式如下：

假设我们有一张 2×2 的简单图像，如下所示：

现在我们要将这张图像放大到 4×4 的大小，也就是将每个方向上的像素数量翻倍。

由于计算出来的 x(原)和y(原)可能是小数，我们需要找到原图像中距离它最近的整数坐标。这里我们直接取最接近的整数(这里采用向下取整)。

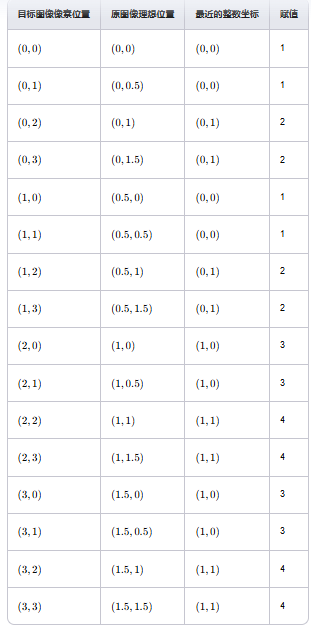

具体计算过程如下表格所示：

根据上述计算，放大后的 4×4 图像如下：

最邻近插值法的优点是计算简单，速度快，但缺点是可能会导致图像出现锯齿状的边缘，因为它是通过简单的取最近点来实现缩放的，没有考虑像素之间的过渡。因此，最邻近插值法适用于对图像质量要求不高的情况，或者在需要快速缩放图像时使用。

代码实现：

import cv2
import numpy as np

# 读取图像
image = cv2.imread('./images/jpg/bird01.jpg')

# 定义目标图像的大小，例如将图像大小调整为原来的50%
height, width = image.shape[:2]
new_height = int(height * 0.5)
new_width = int(width * 0.5)

# 使用cv2.resize进行缩放，INTER_NEAREST表示使用最近点插值

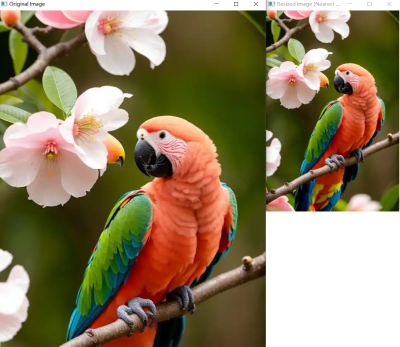

resized_image = cv2.resize(image, (new_width, new_height), interpolation=cv2.INTER_NEAREST)

# 显示原始图像和缩放后的图像
cv2.imshow('Original Image', image)
cv2.imshow('Resized Image (Nearest Neighbor)', resized_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

2.2 双线性插值

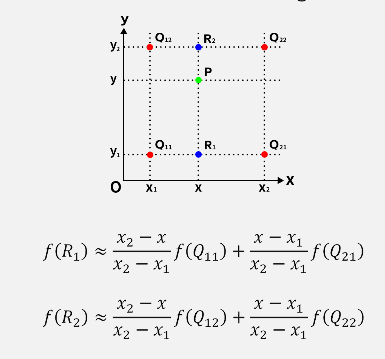

双线性插值（Bilinear Interpolation）是一种在二维空间中常用的插值方法，其核心思想是在两个方向上分别进行一次线性插值。具体来说，对于目标图像中的一个像素点，首先通过反向变换得到该点在源图像中的浮点坐标（包含整数部分和小数部分），然后利用该点周围的四个最邻近像素点（位于源图像中）的灰度值，在水平和垂直两个方向上分别进行线性插值，从而得到目标像素点的灰度值。

代码实现：

import cv2
import numpy as np

# 读取源图像
src_image = cv2.imread('./images/jpg/small_bird01.jpg')

# 指定缩放比例
scale_x, scale_y = 1.5, 1.5

# 计算目标图像大小
dst_width = int(src_image.shape[1] * scale_x)
dst_height = int(src_image.shape[0] * scale_y)

# 使用双线性插值进行图像缩放

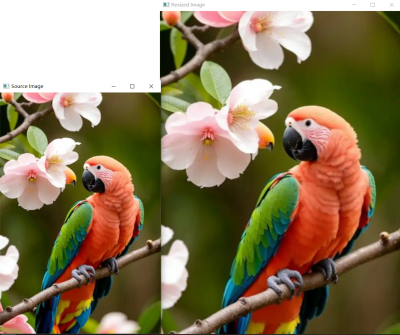

dst_image = cv2.resize(src_image, (dst_width, dst_height), interpolation=cv2.INTER_LINEAR)

# 显示源图像和目标图像
cv2.imshow('Source Image', src_image)
cv2.imshow('Resized Image', dst_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

与其他插值方法相比，双线性插值具有以下优势：

‌平滑效果‌：双线性插值能够产生较为平滑的图像效果，避免了图像在缩放或旋转等几何变换过程中出现的锯齿现象。
‌计算效率‌：虽然双线性插值的计算量比最邻近插值要大，但相对于其他更复杂的插值方法（如双三次插值），其计算效率仍然较高。
‌广泛应用‌：由于双线性插值的优良性能，它被广泛应用于各种图像处理场景中，如图像缩放、图像旋转等。

小结： 最近邻插值的计算速度最快，但是可能会导致图像出现锯齿状边缘和失真，效果较差。双线性插值的计算速度慢一点，但效果有了大幅度的提高，适用于大多数场景。双三次插值、Lanczos插值的计算速度都很慢，但是效果都很好。

在OpenCV中，关于插值方法默认选择的都是双线性插值，且一般情况下双线性插值已经能满足大部分的需求。

CV2常见的不同图像插值方式的区别：

最近邻插值（Nearest-neighbor interpolation，cv2.INTER_NEAREST）：

基于最近的像素值进行插值。
简单快速，但可能会产生锯齿状的边缘。
通常用于图像放大时速度要求较高的情况。

双线性插值（Bilinear interpolation，cv2.INTER_LINEAR）：

基于周围4个像素的加权平均进行插值。
计算速度较快，输出图像质量较好。
通常用于缩小图像。

双三次插值（Bicubic interpolation，cv2.INTER_CUBIC）：

基于周围16个像素的加权平均进行插值。
计算复杂度较高，输出图像质量较好。
通常用于放大图像。

区域插值（Area-based resampling，cv2.INTER_AREA）：

基于区域像素的重采样，通常用于缩小图像。
在缩小图像时，它采用像素区域关系，根据相邻像素的关系计算像素值。
速度较快，但可能导致图像失真。

Lanczos 插值（Lanczos resampling，cv2.INTER_LANCZOS4）：

基于 Lanczos 插值算法进行插值，通常用于放大图像。
计算复杂度较高，但输出图像质量较好。
可以保持图像的细节和清晰度，适合放大图像并保持图像质量的需求。

3.边缘填充

边界填充是一种在图像边缘添加额外像素的操作。这些额外的像素用于处理图像卷积、平滑或其他涉及边界的操作，以避免边缘效应。例如，在进行卷积操作时，如果不进行边界填充，图像边缘的像素将会缺少周围的像素信息，从而导致结果图像边缘模糊或失真。比如：

图像放大：当你把一张小图片放大时，图片的边缘会变得很奇怪，因为放大后边缘外的像素没有了。边缘填充就是给这些边缘外的区域补充一些像素，让图片放大后看起来更自然。
图形绘制：当你在屏幕上画一个图形，比如一个圆形，圆形的边缘可能会和屏幕的边缘重合，这时候边缘填充可以给圆形的边缘外补充一些颜色，避免出现奇怪的边界。

边缘填充就是给图像或者图形的边缘外补充一些像素或者颜色，让它们看起来更完整、更自然，避免出现一些突兀的边界问题。

OpenCV 提供了多种边界填充方法，主要包括以下几种：

BORDER_CONSTANT: 使用常数填充，通常是黑色（值为0）。
BORDER_REPLICATE: 复制最边缘的像素值进行填充。
BORDER_REFLECT: 边界反射填充，边界像素以镜像的方式填充。
BORDER_REFLECT_101: 类似于BORDER_REFLECT，但镜像是从边界外的一个像素开始。
BORDER_WRAP: 环绕填充，图像的另一边的像素填充到边界。
BORDER_DEFAULT: 默认边界填充方式，通常等同于BORDER_REFLECT_101。

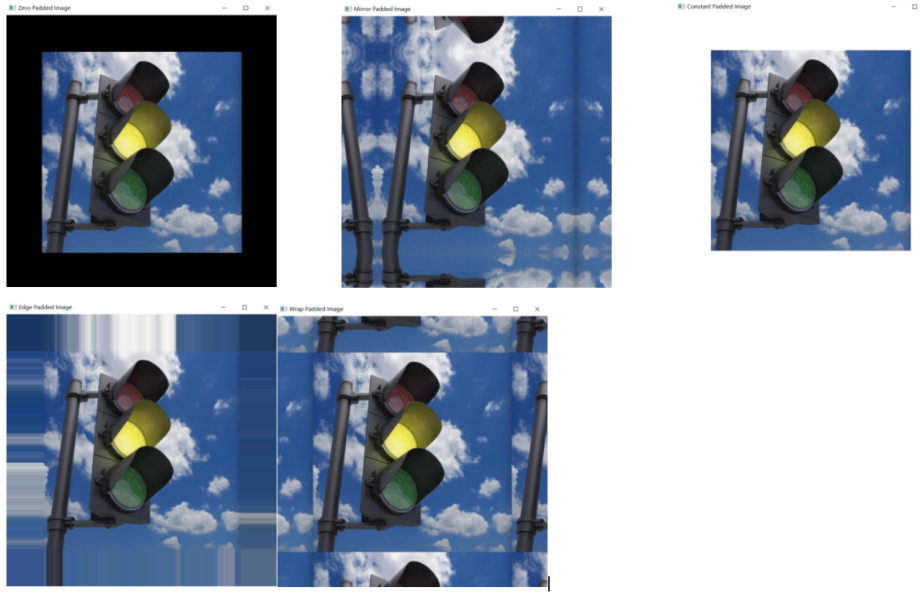

下面是OpenCv的各类边界填充效果代码实现：

import cv2
import numpy as np

# 读取图像
image = cv2.imread('./images/png/traffic_light.png')

# 定义填充的边界大小
top, bottom, left, right = 80, 80, 80, 80  # 上、下、左、右的填充大小
# 执行零填充
padded_image_zero = cv2.copyMakeBorder(image, top, bottom, left, right, cv2.BORDER_CONSTANT, value=0)
# 执行镜像填充
padded_image_mirror = cv2.copyMakeBorder(image, top, bottom, left, right, cv2.BORDER_REFLECT)
# 执行常数填充，这里以255为例,对于彩色图像，需要指定每个通道的值
padded_image_constant = cv2.copyMakeBorder(image, top, bottom, left, right, cv2.BORDER_CONSTANT, value=[255, 255, 255])
# 执行边缘填充
padded_image_edge = cv2.copyMakeBorder(image, top, bottom, left, right, cv2.BORDER_REPLICATE)
# 执行环绕填充，图像的另一边的像素填充到边界。
padded_image_wrap = cv2.copyMakeBorder(image, top, bottom, left, right, cv2.BORDER_WRAP)

# 显示结果
cv2.imshow('Zero Padded Image', padded_image_zero)
cv2.imshow('Mirror Padded Image', padded_image_mirror)
cv2.imshow('Constant Padded Image', padded_image_constant)
cv2.imshow('Edge Padded Image', padded_image_edge)
cv2.imshow('Wrap Padded Image', padded_image_wrap)
cv2.waitKey(0)
cv2.destroyAllWindows()
