二值化（Binarization）是一种图像处理操作，它的目的是将一幅灰度图像转换为仅包含两种像素值（通常为 0 和 255，分别代表黑色和白色）的二值图像。通过设定一个合适的阈值（Threshold），根据像素点的灰度值与该阈值的比较结果来确定其最终是被置为 0 还是 255，以此来突出图像中的目标物体，简化后续的图像分析、目标检测、特征提取等操作。

1. 二值化基本概念

图像二值化就是把一幅图像上的颜色或者灰度值变成只有两种情况，就像给图像穿了一件只有黑白两种颜色的“衣服”。需要注意的是二值化只能针对灰度图像，也就是说对于一张彩色图片要进行二值化处理，必须先转换为灰度图。

比如，你有一张照片，照片里有各种各样的颜色和灰度。经过二值化处理后，照片上只有黑色和白色两种颜色了。这种处理方式在很多场景下很有用，像在识别文字或者一些简单的物体轮廓时，把复杂的颜色信息简化成黑白两种情况，能让后续的处理更简单、更高效。

2.二值化常用方法

2.1 阈值法

阈值法二值化是一种常见的图像二值化处理方法，对于给定的灰度图像中的每个像素点，将其灰度值与一个预先设定的固定阈值进行比较。如果像素的灰度值大于等于这个阈值，就将其赋值为一个较高的值（比如 255，表示白色）；如果像素的灰度值小于阈值，就将其赋值为一个较低的值（比如 0，表示黑色）。

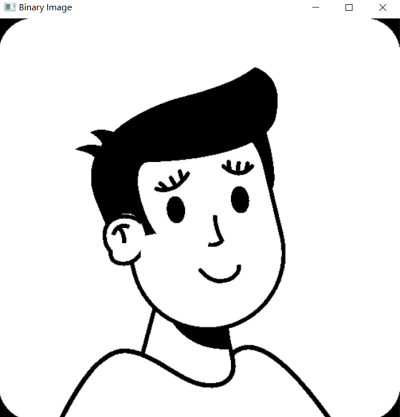

以下是一个使用Python和OpenCV实现阈值法二值化的简单代码示例。


import cv2

# 读取灰度图像
img_gray = cv2.imread('./images/png/test01.png', 0)

# 设定全局阈值并进行二值化处理
_, img_binary = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY)

# 显示结果
cv2.imshow('Binary Image', img_binary)
cv2.waitKey(0)
cv2.destroyAllWindows()

cv2.imread 的参数解释如下：

第二个参数为0的时候：以灰色图像导入
第二个参数为1的时候：以彩色图像导入。

flag = -1,   8位深度，原通道
flag = 0，   8位深度，1通道
flag = 1，   8位深度，3通道
flag = 2，   原深度， 1通道
flag = 3，   原深度， 3通道
flag = 4，   8位深度，3通道

2.2 反阈值

在OpenCV中，反阈值二值化（Inverse Binary Thresholding）是一种常见的阈值处理方法。这种方法与常规的二值化相反，其具体操作是：如果像素值大于设定的阈值，则该像素值被设置为最小值（通常是黑色，即0）；如果像素值小于或等于阈值，则该像素值被设置为最大值（通常是白色，即255）。

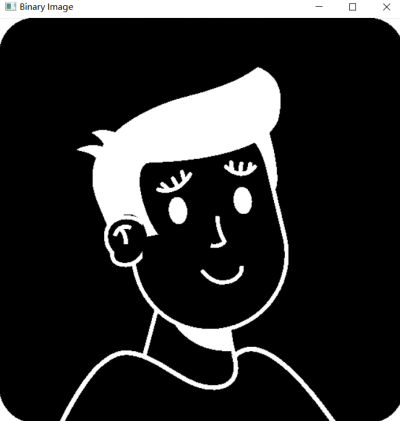

以下是一个使用Python和OpenCV实现反阈值法二值化的简单代码示例。


import cv2

# 读取灰度图像
img_gray = cv2.imread('./images/png/test01.png', 0)

# 设定全局阈值并进行反阈值二值化处理
_, img_binary = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)

# 显示结果
cv2.imshow('Binary Image', img_binary)
cv2.waitKey(0)
cv2.destroyAllWindows()

2.3 截断阈值法

截断阈值二值法通过设定一个固定的阈值，将图像中的像素值分为两类。对于每个像素，如果其灰度值大于阈值，则将其设置为该阈值；如果灰度值小于或等于阈值，则保持原值不变。这种方法在OpenCV中通过cv2.THRESH_TRUNC实现。截断阈值二值法适用于需要保留原图像某些特征，同时对超出阈值的像素进行限制的情况。例如，在某些图像增强或特征提取任务中，可以避免像素值的极端变化，从而更好地突出图像的某些部分。

需要注意的是灰度值越大颜色越白，灰度值越小颜色越黑。

在图像处理中，灰度值通常用来表示像素的亮度。一般来说，灰度值的范围是0到255： - 灰度值0表示黑色。 - 灰度值255表示白色。 - 中间的数值表示不同的灰色，例如，灰度值127表示一种中等的灰色。

所以，灰度值越大，颜色越接近白色；灰度值越小，颜色越接近黑色。例如，在一张灰度图像中，一个像素点的灰度值为200，那么它会比另一个灰度值为50的像素点更亮、更白。

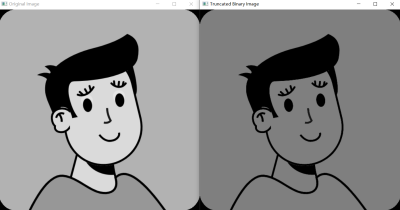

以下是一个使用Python和OpenCV实现截断阈值法二值化的简单代码示例。

import cv2

# 读取灰度图像
image = cv2.imread('./images/png/test01.png', 0)

# 设置阈值
threshold_value = 127

# 应用截断阈值二值化
_, binary_image = cv2.threshold(image, threshold_value, 255, cv2.THRESH_TRUNC)

# 显示结果
cv2.imshow("Original Image", image)
cv2.imshow("Truncated Binary Image", binary_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

2.4 OTSU+阈值法

OTSU+阈值法二值化是一种基于Otsu算法的自动阈值选择方法，常用于图像分割和预处理。

原理： OTSU算法（大津法）通过计算图像的直方图，自动寻找一个阈值，使得图像中前景和背景的类间方差最大。类间方差越大，说明两类之间的差异越明显，分割效果越好。

实现步骤： - 读取图像：将图像读取为灰度图像。 - 计算直方图：统计每个灰度级出现的像素数量。 - 遍历所有可能的阈值：计算每个阈值对应的前景和背景的均值以及类间方差。 - 选择类间方差最大的阈值：该阈值即为最佳分割阈值。 - 使用计算得到的阈值进行二值化：将图像中的像素值分为0或255。

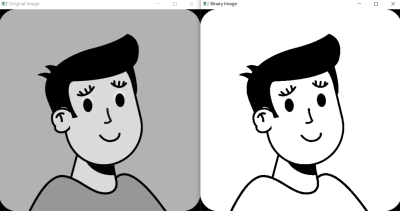

以下是一个使用Python和OpenCV实现OTSU+阈值法二值化的简单代码示例。

import cv2
import numpy as np

def otsu_threshold(img):
    """
    计算Otsu阈值并进行二值化

    参数：
    img：输入的灰度图像

    返回：
    阈值，二值化后的图像
    """
    # 计算图像直方图
    hist = cv2.calcHist([img], [0], None, [256], [0, 256])
    hist_norm = hist.ravel() / hist.sum()

    # 初始化变量
    max_var = 0
    threshold = 0

    # 遍历所有可能的阈值
    for i in range(1, 256):
        # 计算前景和背景像素占比
        omega0 = np.sum(hist_norm[:i])
        omega1 = np.sum(hist_norm[i:])

        # 计算前景和背景像素均值
        mu0 = np.sum(hist_norm[:i] * np.arange(i)) / omega0 if omega0 > 0 else 0
        mu1 = np.sum(hist_norm[i:] * np.arange(i, 256)) / omega1 if omega1 > 0 else 0

        # 计算类间方差
        var = omega0 * omega1 * (mu0 - mu1)**2

        # 更新最大类间方差和对应的阈值
        if var > max_var:
            max_var = var
            threshold = i

    # 使用计算得到的阈值进行二值化
    _, binary_img = cv2.threshold(img, threshold, 255, cv2.THRESH_BINARY)

    return threshold, binary_img

# 读取图像并转换为灰度图
img = cv2.imread('./images/png/test01.png', cv2.IMREAD_GRAYSCALE)

# 计算Otsu阈值并进行二值化
threshold, binary_img = otsu_threshold(img)

# 显示结果
print(f'Otsu阈值：{threshold}')
cv2.imshow('Original Image', img)
cv2.imshow('Binary Image', binary_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

也可以直接使用OpenCV的cv2.threshold函数实现OTSU二值化，设置cv2.THRESH_OTSU标志位即可，代码实现如下：

import cv2

# 读取灰度图像
img = cv2.imread('./images/jpg/bird01.jpg', 0)

# 使用OTSU二值化
ret, otsu_img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
print("best_threshold:", ret)
# 显示结果
cv2.imshow("Original Image", img)
cv2.imshow("OTSU Binary Image", otsu_img)
cv2.waitKey(0)
cv2.destroyAllWindows()
