神经网络算法之卷积神经网络CNN
发表时间：2024-08-26 01:16:43
CNN解决了什么问题、人类的视觉原理、CNN的基本原理、典型的CNN及实际应用四个方面，带您一文搞懂卷积神经网络CNN。

卷积神经网络（Convolutional Neural Networks, CNN）是一类包含卷积计算且具有深度结构的前馈神经网络（Feedforward Neural Networks），是深度学习（deep learning）的代表算法之一。

1.CNN解决了什么问题

图像处理存在两个难题：

而CNN出现主要解决了以下两个问题。

2.人类的视觉原理分析

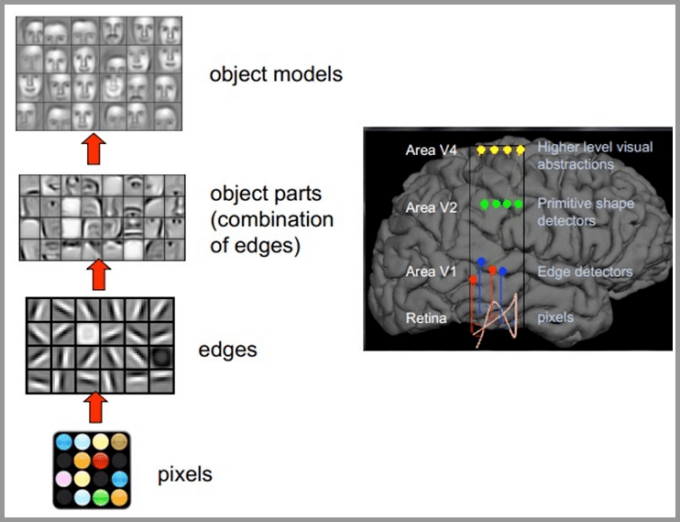

在我们了解 CNN 原理之前，先来看看人类的视觉原理是什么？

人类视觉原理：

3.CNN的基本原理

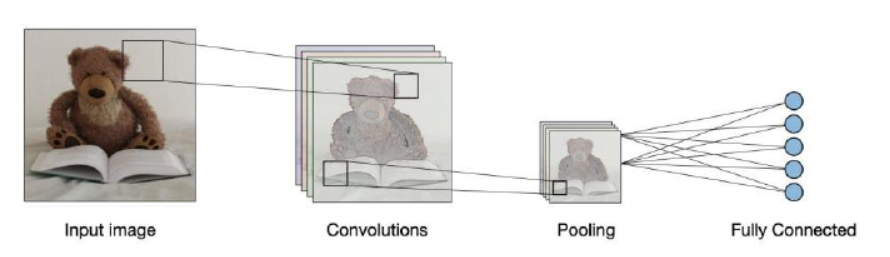

CNN由以下三部分构成：

1.卷积层

卷积层：通过卷积核的过滤提取出图片中局部的特征，类似初级视觉皮层进行初步特征提取。卷积操作可以总结为先乘再和。

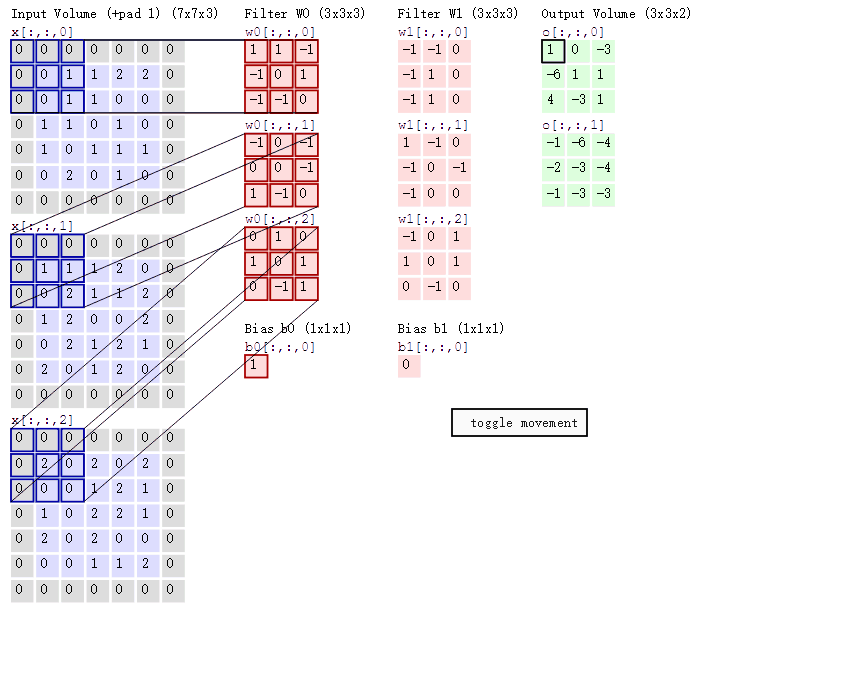

在WHC的图像操作中，卷积就是输入图像区域和滤波器(卷积核)进行内积求和的过程。其基本原理是使用一个过滤器（卷积核）来过滤图像的各个小区域，从而得到这些小区域的特征值。具体的操作如下：

卷积层(Convolution layer，CONV)和池化层(Pooling layer，POOL)可以通过超参数来进行微调后面会详细解析。

卷积核超参数详解：

2.池化层

池化层：下采样实现数据降维，大大减少运算量，避免过拟合。池化层是一种下采样(降维)操作，通常在卷积层之后具有空间不变性。

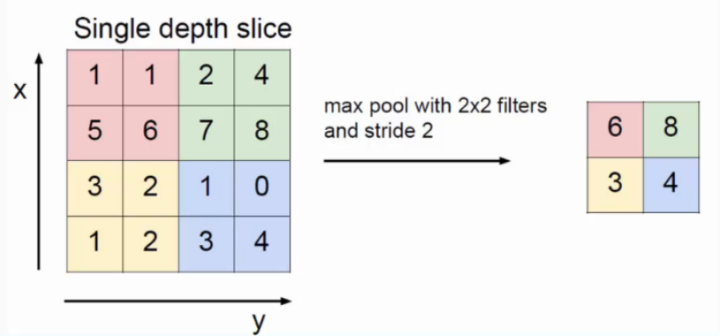

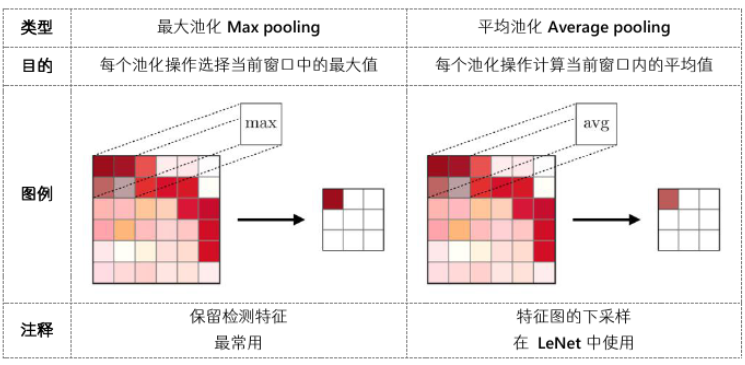

最大池化（Max pooling）和平均池化（Average pooling）是两种特殊的池化方式，分别取邻域内的最大值和平均值作为单元输出。

池化层的主要功能： - 特征降维（下采样）：通过减小特征图的尺寸来降低计算量，并且可以提取出特征图的主要信息； - 特征不变性：池化操作使模型更加关注是否某些特征是否存在，而不是特征具体的位置，特征不变性包括平移不变性、旋转不变性和尺度不变性等； - 防止过拟合：通过减小数据量和参数个数，降低模型的复杂度，提高模型的泛化能力。

3.全连接层

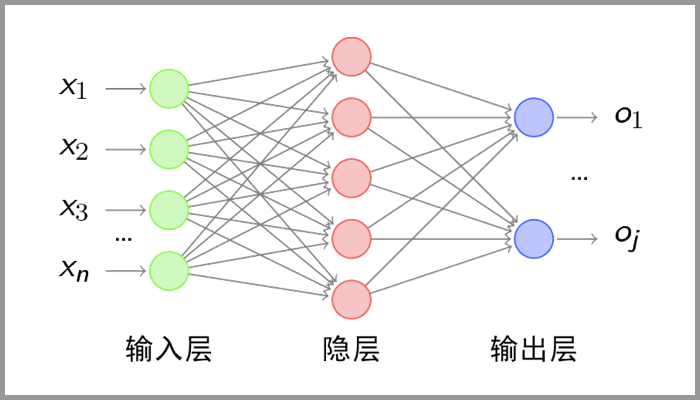

全连接层：经过卷积层和池化层处理过的数据输入到全连接层，得到最终想要的结果。全连接层（FC）是在展开的输入上操作的，其中每个输入都会和所有神经元连接。如果网络中存在全连结层的话，它通常出现在CNN网络结构的末尾处，可以用于目标函数的优化，例如类别评分等。

4.调整超参数

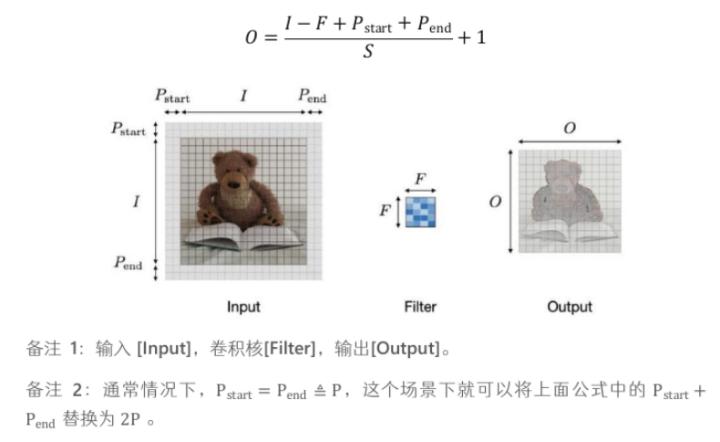

用I来表示输入大小，F表示卷积核的长度，P表示零填充的大小，S表示步长，那么沿着维度的输出特征图的大小O公式为：

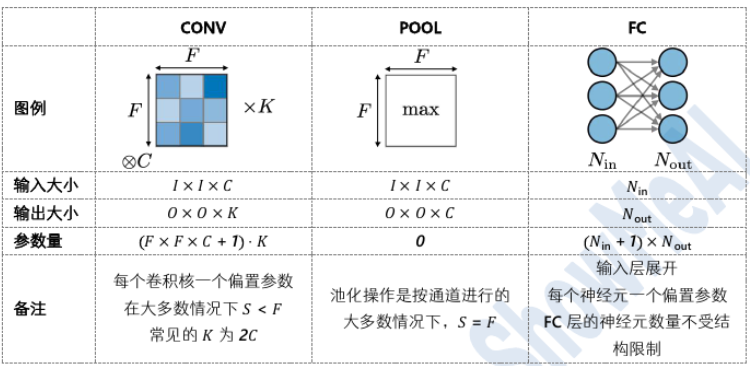

理解模型的复杂度(Understanding the complexity of the model)，为了确定一个模型的复杂度，确定模型框架中包含的参数量通常很有帮助。在卷积神经网络的给顶层中，其操作如下：

5.感受野的概念

在卷积神经网络中，感受野（Receptive Field）的定义是卷积神经网络每一层输出的特征图（feature map）上的像素点在输入图片上映射的区域大小。再通俗点的解释是，特征图上的一个点对应输入图上的区域，如下图所示。

卷积神经网络中，越深层的神经元看到的输入区域越大，如上图所示，kernel size 均为3×3，stride均为1，绿色标记的是Layer2每个神经元看到的区域，黄色标记的是Layer3 看到的区域，具体地，Layer2每个神经元可看到Layer1上3×3 大小的区域，Layer3 每个神经元看到Layer2 上3×3 大小的区域，该区域可以又看到Layer1上5×5 大小的区域。

6.常用激活函数

在卷积神经网络（Convolutional Neural Networks, CNNs）中，激活函数扮演着至关重要的角色。它们的主要作用是为网络引入非线性因素，使得网络能够学习和表示复杂的、非线性的数据模式。没有激活函数，神经网络将仅仅是一个线性模型，其表达能力将非常有限，无法处理现实世界中的复杂问题。

具体来说，激活函数的作用包括：

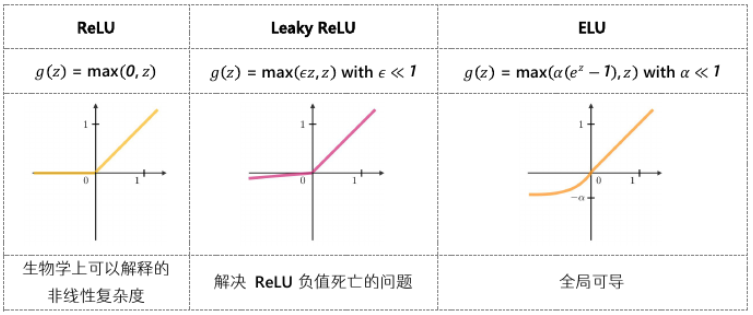

在卷积神经网络中，常用的激活函数包括ReLU（Rectified Linear Unit）、Sigmoid、Tanh等。其中，ReLU函数因其简单性和有效性而广受欢迎。ReLU函数将所有负值置为0，正值保持不变，这有助于缓解梯度消失问题，并加速网络的训练过程。然而，ReLU函数也存在一些缺点，如可能导致神经元“死亡”（即永远不会被激活），因此在实际应用中可能需要结合其他技术来克服这些问题。

7.softmax函数

softmax函数又称归一化指数函数，是基于sigmoid二分类函数在多分类任务上的推广；在多分类网络中，常用 Softmax 作为最后一层进行分类。

在神经网络末尾的 softmax 操作，可以看成是适用性更广的逻辑(logistic)函数，输入一个分数向量，通过 softmax 函数输出概率向量。

Softmax 的计算公式如下：

对比普通的 max() 方法，Softmax 的独特之处就是使用的 e 的幂函数，其目的是为了两极化：Softmax 可以使正样本（正数）的结果趋近于 1，使负样本（负数）的结果趋近于 0；且样本的绝对值越大，两极化越明显。

8.上采样与下采样

下采样通常就是卷积和池化。下采样实际上就是缩小图像，主要目的是为了使得图像符合显示区域的大小，生成对应图像的缩略图。比如说在CNN中的池化层或卷积层就是下采样。不过卷积过程导致的图像变小是为了提取特征，而池化下采样是为了降低特征的维度。下采样层有两个作用： - 一是减少计算量，防止过拟合； - 二是增大感受野，使得后面的卷积核能够学到更加全局的信息。

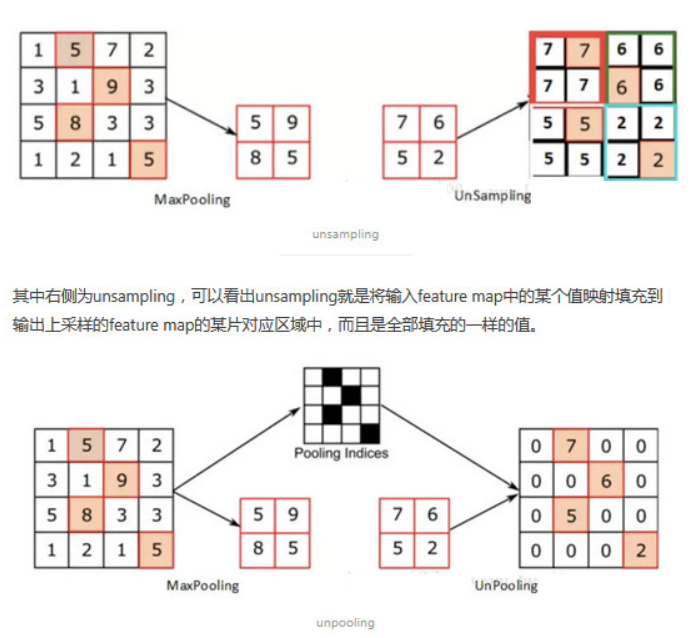

在卷积神经网络中，由于输入图像通过卷积神经网络(CNN)提取特征后，输出的尺寸往往会变小，而有时我们需要将图像恢复到原来的尺寸以便进行进一步的计算(如图像的语义分割)，这个使图像由小分辨率映射到大分辨率的操作，叫做上采样，它的实现一般有三种方式：

  1. 插值，一般使用的是双线性插值，因为效果最好，虽然计算上比其他插值方式复杂，但是相对于卷积计算可以说不值一提，其他插值方式还有最近邻插值、三线性插值等；
  2. 转置卷积又或是说反卷积(Transpose Conv)，通过对输入feature map间隔填充0，再进行标准的卷积计算，可以使得输出feature map的尺寸比输入更大；
  3. Up-Pooling - Max Unpooling && Avg Unpooling --Max Unpooling，在对称的max pooling位置记录最大值的索引位置，然后在unpooling阶段时将对应的值放置到原先最大值位置，其余位置补0；

3.典型的CNN及实际应用

典型的 CNN 并非只是上面提到的3层结构，而是多层结构。例如，LeNet-5被誉为是卷积神经网络的“Hello Word”。LeNet-5是图灵奖获得者Yann LeCun（杨立昆）在1998年提出的CNN算法，用来解决手写识别的问题。

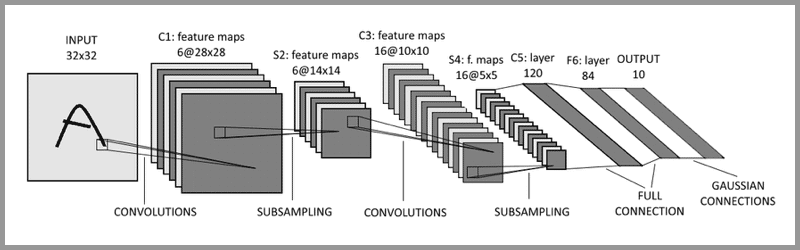

LeNet-5 的网络结构：

输入层-卷积层 –池化层-卷积层–池化层–卷积层–全连接层-输出层

实际应用：
