深入理解浏览器的渲染原理。

1.浏览器渲染原理概述

浏览器渲染的本质就是把要解析的HTML字符串转换为屏幕上要显示的像素信息。

浏览器渲染一共分为五步：

处理 HTML 并构建 DOM 树。
处理 CSS构建 CSSOM 树。
将 DOM 与 CSSOM 合并成一个渲染树。
根据渲染树来布局，计算每个节点的位置。
调用GPU绘制，合成图层，显示在屏幕上。

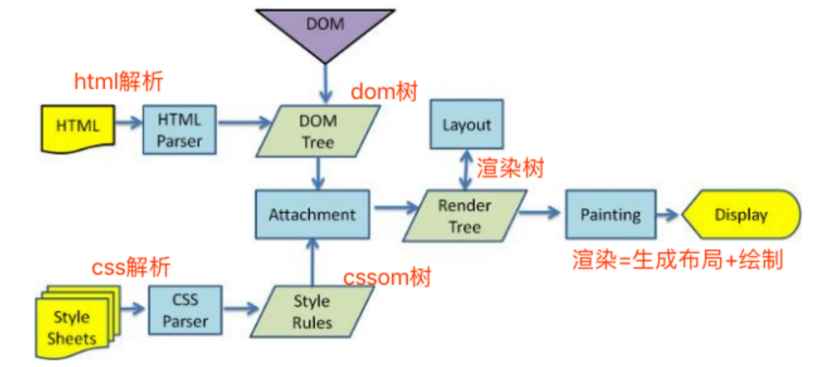

具体过程如下图所示：

2.浏览器渲染原理详解

第一步：解析HTML标签，构建DOM树。

在这个阶段，引擎开始解析html，解析出来的结果会成为一棵dom树 dom的目的至少有2个： - 作为下个阶段渲染树状图的输入。 - 成为网页和脚本的交互界面。(最常用的就是getElementById等等)

当解析器到达script标签的时候，发生下面四件事情：

html解析器停止解析,
如果是外部脚本，就从外部网络获取脚本代码。
将控制权交给js引擎，执行js代码。
恢复html解析器的控制权。

由此可以得到第一个结论：

由于<script>标签是阻塞解析的，将脚本放在网页尾部会加速代码渲染。
defer和async属性也能有助于加载外部脚本。
defer使得脚本会在dom完整构建之后执行；
async标签使得脚本只有在完全available才执行，并且是以非阻塞的方式进行的。

第二步：解析CSS标签，构建CSSOM树

我们已经看到html解析器碰到脚本后会做的事情，接下来我们看下html解析器碰到样式表会发生的情况。js会阻塞解析，因为它会修改文档(document)。css不会修改文档的结构，如果这样的话，似乎看起来css样式不会阻塞浏览器html解析。但是事实上 css样式表是阻塞的。阻塞是指当cssom树建立好之后才会进行下一步的解析渲染。

通过以下手段可以减轻cssom带来的影响：

将script脚本放在页面底部。
尽可能快的加载css样式表。
将样式表按照media type和media query区分，这样有助于我们将css资源标记成非阻塞渲染的资源。
非阻塞的资源还是会被浏览器下载，只是优先级较低。

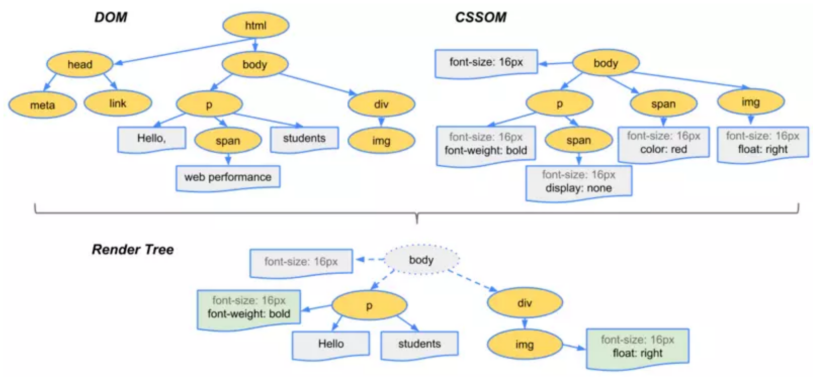

第三步：把DOM和CSSOM组合成渲染树（render tree）

注意： - link元素不会阻塞DOM Tree的构建过程，但是会阻塞Render Tree 的构建过程，这是因为 Render Tree 在构建时，需要对应的CSSOM Tree； - Render Tree 和 DOM Tree 并不是一一对应的关系，比如对于 display 为 none 的元素，压根不会出现在 render tree中；

第四步：在渲染树的基础上进行布局，计算每个节点的几何结构。

布局(layout)：定位坐标和大小，是否换行，各种position, overflow, z-index属性。

第五步：调用 GPU 绘制，合成图层，显示在屏幕上。

将渲染树的各个节点绘制到屏幕上，这一步被称为绘制painting。

3.reflow与repaint

reflow:称为重排。是指布局或者几何属性发生改变就称为重排。

哪些操作导致重排呢？

添加或者删除可见的DOM元素；
元素尺寸改变——边距、填充、边框、宽度和高度
内容变化，比如用户在input框中输入文字
浏览器窗口尺寸改变——resize事件发生时
计算 offsetWidth 和 offsetHeight 属性
设置 style 属性的值

repaint: 重绘。是指当节点需要更改外观而不会影响布局的，比如改变 color 就叫称为重绘。

哪些操作或者属性会引发重绘呢？ - color - border-style - visibility - background - text-decoration - background-image - background-position - background-repeat - outline-color - outline - outline-style - border-radius - outline-width - box-shadow - background-size

结论：重排(reflow)必定会发生重绘(repaint)，重绘(repaint)不一定会引发重排(reflow)。所以重排所需的成本比重绘高很多，改变深层次的节点很可能导致父节点的一系列重排。

如何减少重绘和重排？

1)全局范围重排。

看下面代码.

<body>
  <div class="hello">
    <h4>hello</h4>
    <p><strong>Name:</strong>BDing</p>
    <h5>male</h5>
    <ol>
      <li>coding</li>
      <li>loving</li>
    </ol>
  </div>
</body>

当p节点上发生reflow时，hello和body也会重新渲染，甚至h5和ol都会收到影响。解决方案：用局部布局来解释这种现象：把一个dom的宽高之类的几何信息定死，然后在dom内部触发重排，就只会重新渲染该dom内部的元素，而不会影响到外界。

2)translate 替代 top

看下面代码。

<div class="test"></div>
<style>
    .test {
        position: absolute;
        top: 10px;
        width: 100px;
        height: 100px;
        background: red;
    }
</style>
<script>
    setTimeout(() => {
        // 引起重排
        document.querySelector('.test').style.top = '100px'
    }, 1000)
</script>

使用 visibility 替换 display: none ，因为前者只会引起重绘，后者会引发重排（改变了布局）。

3)不要把 DOM 结点的属性值放在一个循环.

for(let i = 0; i < 1000; i++) {
    // 获取 offsetTop 会导致重排，因为需要去获取正确的值
    console.log(document.querySelector('.test').style.offsetTop)
}

还有其它的渲染的优化技巧比如：

不要使用 table 布局，可能很小的一个小改动会造成整个 table 的重新布局。
动画实现的速度的选择，动画速度越快，回流次数越多，也可以选择使用 requestAnimationFrame
CSS选择符从右往左匹配查找，避免 DOM深度过深。
将频繁运行的动画变为图层，图层能够阻止该节点回流影响别的元素。比如对于 video标签，浏览器会自动将该节点变为图层。
